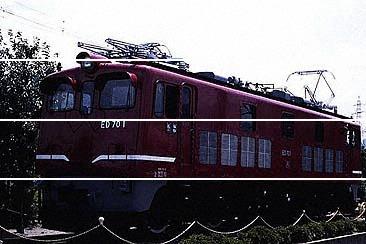

日本国有鉄道 ED70 1 号  電気機関車 ED70

資料番号 : 100910281178
所在等 日本貨物鉄道敦賀機関区
所在地 福井県敦賀市
製作(製造)年 1957
種類 量産品
製作者(社)等 三菱重工
調査機関団体 財団法人鉄道総合技術研究所/鉄道友の会
特徴 北陸本線の60Hz交流電化決定により、最高速度85km/h以上、10/1000勾配で1000tを引き出し可能な客貨両用機関車として設計、製作された交流電気機関車。ED45の試作結果に基づきイグナイトロン水銀整流器、クイル式駆動装置を採用したが、整流器は後にシリコン整流器に交換されている。最大長14260mm×最大幅2800mm×パンタ折畳高4150mm。出力1500kW。運転整備重量64.0t。
資料公開状況 公開
調査票記入日 2001/10/31
