| 資料番号 | 113811630008 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1983年頃 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/07/08 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |
| 特徴 | 光学レンズ用の材料としてストリップ材（MAX巾200ｍｍ×厚30ｍｍ程度）を生産していたが、半導体製造装置等の大口径のレンズ等が求められるようになり、その材料として格段に大きなストリップ材が必要になった。これに対応するため、大物ストリップ（MAX巾800ｍｍ×厚150ｍｍ程度）の生産技術を確立した。 |
| 資料番号 | 113811630009 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 2000 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/07/07 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |

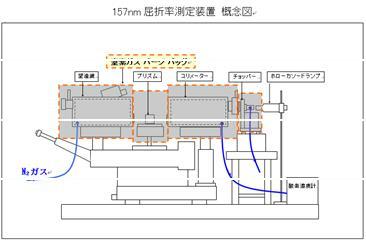

| 特徴 | 2000年当時、i線(波長365nm）、KrFエキシマレーザー(248nm)に加えてArFエキシマレーザー(193nm)を使った半導体露光装置の量産立ち上げの競争が激化し、さらに次々世代としてF2レーザー(157nm)露光装置が有望視されていたが、この装置に必要な光学材料、光学的評価方法については開発段階であった。そんな中で、オハラは157nm近傍波長で光学材料の屈折率を精密に測定できる技術を開発し、顧客の依頼に応えた。 |
| 資料番号 | 113811630010 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1989 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/07/10 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |
| 特徴 | 溶解技術やアニール処理技術の向上で屈折率内部均質性の良い光学硝子の生産技術が確立し、宇宙観測、半導体露光機、大型光学装置等の用途で国内外に広く販売してきた。その均質性測定は昭和40年代に自社製の干渉計でスタートし、研磨面測定や研削面で測定するオイルオンﾌﾟﾚｰﾄ法を導入して技術確立を図り、更に1989年には均質性測定では最大径の18ｲﾝﾁZYGO社干渉計システムを設置して現在も国内唯一の装置として稼働中。 |
| 資料番号 | 113811630011 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1961 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | その他（カタログ） |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 公開 |
| 特徴 | チェレンコフガラスは宇宙線の研究に用いられ、電子などの荷電粒子及びガンマ線のチェレンコフ光を精度良く測定する測定装置に使用される。1961年に初めて生産し、1990年頃まで継続され、世界の研究機関から高い評価を受けた。この超精密ガラスは、透明性に優れ、高均質、鉛含有量が適量であることなど条件は非常にきびしいものである。製品形状は最大で150㎜×150㎜×1000㎜。 |
| 資料番号 | 113811630012 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1972 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | その他（カタログ） |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 公開 |
| 特徴 | RT2は外観は黒色で可視光線を遮断し、赤外線のみ透過するガラスで、1.0μm～2.7μmの赤外線の透過率が良好です。暗視野装置の光源用フィルタ－、赤外線写真撮影用フィルタ－等に使用され、化学的耐久性が良好で、経年変化が無く、安定度が高いガラスです。 |
| 資料番号 | 113811630013 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 2000 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 公開 |
| 特徴 | 低Tg光学ガラスは、一般的な光学ガラスよりもガラス転移点(Tg)が低いため、プレス温度低下が容易で、「研磨フリ－」・「リ－ドタイム短縮」が可能な精密ガラスモ－ルドのプリフォ－ムとして大変優れている。業界で最も早く取り組み、2000年に「低Tg光学ガラス」として5硝種のカタログを発行し現在では16硝種のラインアップを完成した。一般硝種と区別するため名称の前に「L-」を付した。Pb、Asは含有していない。 |
| 資料番号 | 113811630014 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 2001 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 公開 |
| 特徴 | PBH56は、可視域全体で高い透過性を有し、応力によって発生するガラスの複屈折を小さくするため、光弾性定数(β)がほぼゼロになるように組成設計された。ビームスプリッタ－などの複屈折の影響を受けやすい光学素子に用いると、赤(R)、緑(G)、青(B)の透過強度のほぼ等しい、熱等による応力の影響を受けにくい光学系が可能になる。 |
| 資料番号 | 113811630015 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1981 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 公開 |
| 特徴 | S-YGH52は、屈折率ｎｄ1.78650/アッベ数νｄ50.0の高屈折率・超低分散ガラスで、酸化トリウムを含まない組成での量産品はオハラ以外には存在しない。1970年頃から光学ガラス製造各社はトリウムフリ－ガラスを開発していたが、高屈折率/低分散ガラス領域では安定したガラス取得が困難であった。その中でも特にS-YGH52は最も困難であったが、安定組成を開発して量産ガラスを製造販売した。 |
| 資料番号 | 113811630016 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1943 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |
| 特徴 | 光学ガラスの屈折率を精密に測定できる分光計(プリズムを通る光の屈折角度を測る)は、光学ガラスメーカーにとって最も大切な測定機です。このスイスSIP社製の分光計は大戦中に潜水艦でドイツから運ばれてきたという逸話があり、非常に信頼性が高いことから、戦時中の軍需用途から戦後の光学産業用途に供給された光学ガラスの屈折率を1970年代まで測定保証し、オハラの発展を支えてきました。 |
| 資料番号 | 113811630017 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1972 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 写真 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |
| 特徴 | 光学ガラスの表面反射損失を含まない内部透過率の高精度測定の要求に応えるために、市販に無い分光光度計を1972年に自社開発。特徴は、ダブルモノクロメーターで、スペクル線の高い波長精度、光学楔(自社溶解の特殊ガラスで作製)を用いた光学的零位法の採用など。本装置は、2012年の次期開発装置導入まで稼働。半導体露光機や光学ﾌｧｲﾊﾞｰ用のガラスの内部透過率の品質保証を支えた。 |
| 資料番号 | 113811630018 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社 オハラ |
| 所在地 | 相模原市 |
| 製作(製造)年 | 1986 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/11 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社 オハラ |
| 資料公開状況 | 非公開 |

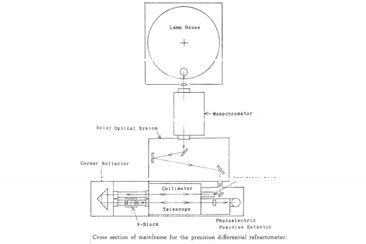

| 特徴 | 半導体露光機用高均質ガラスの需要増での精密屈折率測定数増と、紫外線波長での測定要求に対応するために精密示差屈折計を1986年自社開発した。従来はプリズム研磨試料を使った分光計測定であったが、本装置では90度の精密研削仕上げ試料を使い、光学系と検出部に多くの工夫を盛り込んで測定作業を簡易化し、従来比4倍以上の能力増での精密屈折率測定を実現させた。本装置は現在も屈折率の品質保証を支えている。 |
| 資料番号 | 113811630019 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社ニコン ガラス事業室 事業開発部 マーケティング課 |
| 所在地 | 港区 |
| 製作(製造)年 | 2004 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/20 |
| 種類 | その他（サービス紹介カタログ） |
| 製作者(社)等 | 株式会社ニコン |
| 資料公開状況 | 公開 |
| 特徴 | 株式会社ニコンガラス事業室が提供している分析・計測サービス。ニコンの分析・計測技術は、各種光学機器の開発およびそれら光学機器に使用される素材の開発と共に培われた技術です。 |
| 資料番号 | 113811630020 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社ニコン ガラス事業室 事業開発部 マーケティング課 |
| 所在地 | 港区 |
| 製作(製造)年 | 2004 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/20 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社ニコン |
| 資料公開状況 | 公開 |
| 特徴 | 株式会社ニコンガラス事業室が販売、提供しているi線用光学ガラス。ニコンのi線用光学ガラスは幅広いラインアップがあり、i線波長における高透過率、優れた耐ソラリゼーション・屈折率均質性を実現しました。 |
| 資料番号 | 113811630021 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社ニコン ガラス事業室 事業開発部 マーケティング課 |
| 所在地 | 港区 |
| 製作(製造)年 | 2004 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/20 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社ニコン |
| 資料公開状況 | 公開 |
| 特徴 | 株式会社ニコンガラス事業室が販売、提供しているフッ化カルシウム（蛍石）。ニコンのフッ化カルシウムは優れたレーザ耐久性、屈折率均質性を実現し、格子欠陥の極めて少ない、高品質な大口径フッ化カルシウム単結晶の育成を実現しました。 |
| 資料番号 | 113811630022 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社ニコン ガラス事業室 事業開発部 マーケティング課 |
| 所在地 | 港区 |
| 製作(製造)年 | 2004 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/08/20 |
| 種類 | 量産品 |
| 製作者(社)等 | 株式会社ニコン |
| 資料公開状況 | 公開 |
| 特徴 | 株式会社ニコンガラス事業室が販売、提供している合成石英ガラス。ニコンの合成石英ガラスは高透過率、優れたレーザ耐久性・屈折率均質性を実現し、大型高品質素材の提供が可能です。 |
| 資料番号 | 113811630023 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 光ガラス株式会社 経営本部 総務部 |
| 所在地 | 湯沢市 |
| 製作(製造)年 | 2000 |
| 調査機関団体 | 一般社団法人 日本光学硝子工業会 |
| 調査票記入日 | 2015/07/15 |
| 種類 | その他（社員撮影ビデオクリップ） |
| 製作者(社)等 | 光ガラス株式会社 |
| 資料公開状況 | 非公開 |
| 特徴 | 昭和３８年より稼働していた粘土坩堝熔解の終焉を迎えた平成１２年当時の作業風景をビデオクリップに残したもの。 |
| 資料番号 | 113911640001 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 群栄化学工業株式会社 |
| 所在地 | 高崎市 |
| 製作(製造)年 | 1982 |
| 調査機関団体 | 合成樹脂工業協会 |
| 調査票記入日 | 2015/10/20 |
| 種類 | 量産品 |
| 製作者(社)等 | 群栄化学工業株式会社 |
| 資料公開状況 | 公開 |
| 特徴 | カイノールはフェノール樹脂を溶融紡糸したノボロイド繊維です。防炎性、耐熱性、耐薬品性などに優れ、さらに燃焼時の有毒ガス発生が極めて少ないといった特長を有し、防炎、安全用途に用いられています。カイノールから作られた炭素繊維は柔軟性があり加工性に優れ、ロケット噴射口にも使用されています。活性炭素繊維は、強度・柔軟性に優れ、特有の細孔径を有することから、溶剤回収装置等の高機能吸着剤に利用されています。 |
| 資料番号 | 113911640002 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 住友ベークライト株式会社 |
| 所在地 | 品川区 |
| 製作(製造)年 | 1911(明治44) |
| 調査機関団体 | 合成樹脂工業協会 |
| 調査票記入日 | 2015/10/07 |
| 種類 | 写真 |
| 製作者(社)等 | 住友ベークライト株式会社 |
| 資料公開状況 | 非公開 |
| 特徴 | 世界初のプラスチックである「ベークライト」は１９０７年ベルギー系米国人ベークランド博士が開発した熱硬化性フェノール樹脂の商品名である。１９１１年日本で最初に試作製造されたこの樹脂の事業を継承したのが当社の前身の日本ベークライトで現在の住友ベークライトに至っている。当社社名の由来もここにある。 |
| 資料番号 | 113911640003 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 住友ベークライト株式会社 |
| 所在地 | 品川区 |
| 製作(製造)年 | 1916 |
| 調査機関団体 | 合成樹脂工業協会 |
| 調査票記入日 | 2015/10/07 |
| 種類 | 写真 |
| 製作者(社)等 | 住友ベークライト株式会社 |
| 資料公開状況 | 非公開 |
| 特徴 | 大正５年「サトウライト」の作業場の一部として建てられた。（大豆粕から蛋白を分離するのにベンゼン抽出法によったので火災防止上煉瓦建とした）。大正９年から三共の「タカジアスターゼ」生産作業場となり、アルコール回収に終戦時まで使用した。工場は戦時中、爆撃を受けたが赤煉瓦工舎は難を逃れた。住友ベークライトとなってからは電子配線用基材などの製造施設として、向島工場閉鎖直前まで約70年間、現役工舎として使用された。 |
| 資料番号 | 113911640004 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 住友ベークライト株式会社 |
| 所在地 | 品川区 |
| 製作(製造)年 | 1932 |
| 調査機関団体 | 合成樹脂工業協会 |
| 調査票記入日 | 2015/10/07 |
| 種類 | 写真 |
| 製作者(社)等 | 住友ベークライト株式会社 |
| 資料公開状況 | 非公開 |
| 特徴 | 日本ベークライト（住友ベークライトの前身）が、１９３２年９月より筐体の成形を開始し、逓信省が１９３３年より提供を開始した。黒色のフェノール樹脂が使用されており、その後も４号、６００系と続く「黒電話」の元祖となった。 |
