| 資料番号 | 113311580002 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 1998 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 超音波ダイヤモンド砥石の超音波共振状態を測定する測定器を自社開発したことで、新規の超音波ダイヤモンド砥石が開発され超音波研削加工領域を広げる開発も実施され、RL変換型ホイル形状ダイヤモンド砥石の外周面による研削加工仕様がセラミックス部品やガラス基板加工など24時間生産ライン上で稼働している。この時40kHz超音波ダイヤモンド砥石は、長時間加工負荷を受けて40kHz共振状態が続いても発熱しないように固有振動数と共振バランスを調整した超音波研削加工の専用工具である。近年徐々に汎用化対応の形状や仕様に改善され新規用途が報告されている。 |
| 資料番号 | 113311580003 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 1987～1988 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 試作品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 20kHz超音波ロータリースピンドルユニットは、ミーリング加工方式や加工精度向上に対応できず広く普及しなかったが、共振周波数を20kHzから40kHzに移行し加工精度を２桁あげた新規領域40kHz超音波スピンドルの試作に(株)岳将が1987年に着手。試作1号機で40kHz超音波共振状態を長時間連続することを確認。試作2号機で40kHz超音波共振体を高速回転時の共振状態を確認。1988年試作3号機（写真）を回転数0~3600rpで設計製作した。周年試作４号機で軽量化を試みた。 |
| 資料番号 | 113311580004 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 1989 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 試作品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 試作4号の40kHz超音波スピンドルを搭載の手動テスト加工機を製作。従来機20kHzと新規開発中の40kHzの相違点を比較し、共振周波数が半分の40kHz超音波ダイヤモンド砥石は、共振振幅を微小に絞り微細形状加工が優位になることを確認した。 |
| 資料番号 | 113311580005 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 1990 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 試作品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 試作5号機は、主軸モータ容量をあげ加工負荷容量を高めた。写真6は、新規に設計製作した簡易型3軸NC制御の機械本体に試作5号機40kHz超音波スピンドルを搭載、熊本県工業技術センターに納入。地元企業の課題であった半導体検査用マシナブルセラミックス基板マイクロプローブに微小径穴明け加工技術の改善に加工実験を実施した。 |
| 資料番号 | 113311580006 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 1991 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 岳将が新規に考案した微小径超音波ツールホルダ。微小径超音波ツールホルダは、安価な市販標準品のダイヤモンドツールやドリルが使用可能となり頻繁に交換しても40kHz超音波共振状態を長時間連続運転に対応可能で、現在も高精度加工に充分に対応している。 |
| 資料番号 | 113311580007 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2000 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 試作品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 2000年、新規開発のホイル形状超音波ダイヤモンド砥石による単結晶シリコンウエハ外周端面（べべリング）研削加工仕様のテスト加工状況と超音波べべリング研削加工の概要。半導体業界には受け入れられなかった。2003年、プラズマテレビ用基板ガラスの外周端面べべリング研削加工の生産ラインに搭載された。ピークでは世界市場の６～７割の基板ガラスを加工した。エンドユーザでの破損事故の発生を激減させた。 |
| 資料番号 | 113311580008 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2003 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | プラズマテレビ用ガラス基板にダメージレスで高速度小径穴明け加工対応の40kHz超音波スピンドルユニット。大幅な生産性向上と生産ライン上の破損事故を低減した。 |
| 資料番号 | 113311580009 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2004 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | フラットディスプレイ用ガラス基板外周端面をダメージレス高速度面取り研削加工（べべリング研削加工）仕様の40kHz超音波スピンドルユニットを実用化。高剛性化と高回転精度化を図った。スマートフォン用基板ガラスのベベリング研削加工にも採用された。 |
| 資料番号 | 113311580010 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2008 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | 超音波スピンドル：(株)岳将、機械本体：(株)スギノマシン社製 |
| 資料公開状況 | 非公開 |

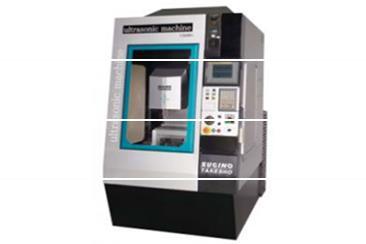

| 特徴 | (株)スギノマシン社製マシニングセンター仕様変更の機械本体に(株)岳将製超音波スピンドルユニットを搭載した3軸同時NC制御超音波加工機URT。 |
| 資料番号 | 113311580011 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2009 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |

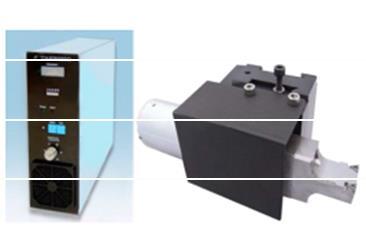

| 特徴 | 高加工負荷対応型として実用化した30kHz超音波スピンドルユニットURT－F32型。40kHz超音波加工機と比較して50％以上加工時間を短縮可能で、加工負荷が高く加工断面積が大きい部品加工や大径穴明け加工に対応する。 |
| 資料番号 | 113311580012 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2010 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |

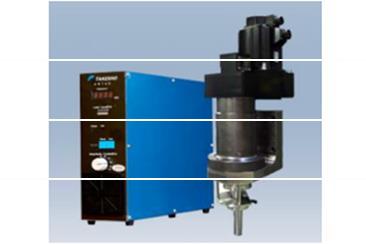

| 特徴 | 低剛性ワーク微細加工仕様の小型化・スリム化・軽量化を図った省エネタイプ40kHz超音波スピンドルCUS－40型。φ3㎜以下の小径穴明け加工に適している。 |
| 資料番号 | 113311580013 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | 2000 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | マシニングセンター主軸に取り付ける超音波アーバーで簡易型超音波加工ユニット。2000年発売以来改良改善を重ね剛性と回転振れ精度を向上している。主軸テーパーはBT40・BT50やHS規格に対応している。 |
| 資料番号 | 113311580014 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社岳将 |
| 所在地 | 春日市 |
| 製作(製造)年 | |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/07/31 |
| 種類 | 量産品 |
| 製作者(社)等 | (株)岳将 |
| 資料公開状況 | 非公開 |
| 特徴 | 超音波振動切削加工方式と違い、チタン合金が連続で高速度切削加工が実現可能な超音波切削ユニット。 |
| 資料番号 | 113311580015 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 精電舎電子工業株式会社 |
| 所在地 | 荒川区 |
| 製作(製造)年 | 1961 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/07 |
| 種類 | 写真 |
| 製作者(社)等 | 精電舎電子工業株式会社 |
| 資料公開状況 | 公開 |

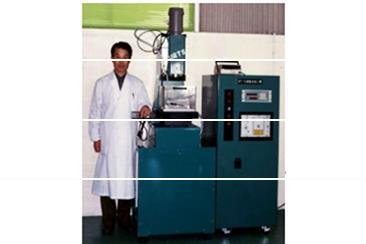

| 特徴 | 弊社が開発いたしました世界初の超音波ウエルダSonopet-70H型初号機の写真です。現代の生活に欠かすことの出来ないプラスチック製品を，多岐にわたって支えている超音波溶着の歴史はここから始まりました。 |
| 資料番号 | 113311580016 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 本多電子株式会社 |
| 所在地 | 豊橋市 |
| 製作(製造)年 | 1959 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/28 |
| 種類 | 量産品 |
| 製作者(社)等 | 本多電子株式会社 |
| 資料公開状況 | 公開 |

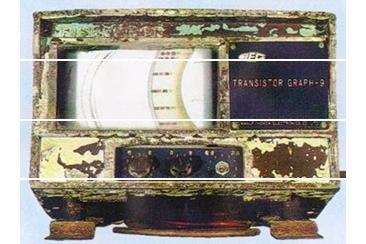

| 特徴 | 1950年代の魚群探知機は、真空管を使用しており装置が非常に大きく、また高価なため、沿岸漁業の零細小型漁船には搭載できなかった。1959年12月、本多電子工業所（当時）の本多敬介社長が、試行錯誤の開発の末、当時「魚群探知機に使用するなんて無茶だ」と言われていた『トランジスター式受信回路』を完成した。このＧＲＡＰＨ-9は、従来の真空管式とは比較にならないほど小型で同等の性能を確保した。 |
| 資料番号 | 113311580017 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社カイジョー |
| 所在地 | 羽村市 |
| 製作(製造)年 | 1985 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/25 |
| 種類 | 量産品 |
| 製作者(社)等 | 海上電機株式会社 （㈱カイジョーの旧社名） |
| 資料公開状況 | 非公開 |
| 特徴 | 1985年に製造開始したＰＬＬ型周波数自動追尾方式の超音波洗浄機。従来の簡易的な周波数自動追尾を改良し、ほぼ完全な周波数自動追尾を実現した。フェライト振動子を駆動し液深さが変わっても洗浄効果を維持。同タイプの洗浄機は好評のため2010年まで長期間にわたり製造。6341型発振機と6356N振動子を組合せた総合型名はC6365N型。出力：600Ｗ 作動周波数：28ｋＨｚ 発振機電源：AC200V 6A 50/60Hz 発振機外形：320（W）×470（D)×164（H） ｍｍ 発振機重量：12ｋｇ |
| 資料番号 | 113311580018 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社カイジョー |
| 所在地 | 羽村市 |
| 製作(製造)年 | 1977 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/25 |
| 種類 | 量産品 |
| 製作者(社)等 | 海上電機株式会社 （㈱カイジョーの旧社名） |
| 資料公開状況 | 非公開 |
| 特徴 | 1977年に製造開始した工業用超音波洗浄機用発振機。オールトランジスタタイプで手動同調方式。フェライト振動子を駆動。同シリーズは50ｋHz、430ｋHzなどの周波数帯域も製作。出力：200Ｗ 作動周波数：28ｋＨｚ 電源：AC100V 4A 50/60Hz 外形：260（W）×350（D)×165（H）ｍｍ 重量：13ｋｇ |
| 資料番号 | 113311580019 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社カイジョー |
| 所在地 | 羽村市 |
| 製作(製造)年 | 1991 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/25 |
| 種類 | 量産品 |
| 製作者(社)等 | 海上電機株式会社 （㈱カイジョーの旧社名） |
| 資料公開状況 | 非公開 |

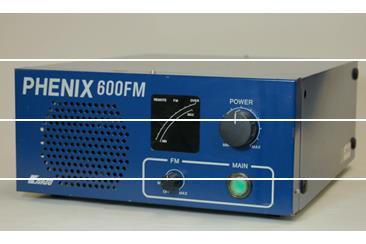

| 特徴 | 1991年に製造開始した定出力ＰＬＬ型周波数自動追尾型の超音波洗浄機用発振機。ＢＬ振動子を駆動。液深や液温および洗浄液が変わっても常に一定の出力となる定出力回路を初採用し、洗浄効果を向上。また周波数を常に変動させるＦＭ方式を採用しムラが少ない洗浄を実現。出力：600Ｗ 作動周波数：38ｋＨｚ 電源：AC200V 8A 50/60Hz 発振機外形：350（W）×430（D)×150（H）ｍｍ 発振機重量：13ｋｇ |
| 資料番号 | 113311580020 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社カイジョー |
| 所在地 | 羽村市 |
| 製作(製造)年 | 1982 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/25 |
| 種類 | 量産品 |
| 製作者(社)等 | 海上電機株式会社 （㈱カイジョーの旧社名） |
| 資料公開状況 | 非公開 |

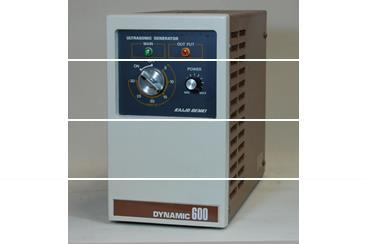

| 特徴 | 1982年に製造開始した工業用の超音波洗浄機用発振機。ＢＬ振動子を駆動した周波数自動追尾機能型発振機。超音波洗浄機では一般的であった周波数を手動で合わせるタイプから自動周波数追尾型となった初期のモデル。洗浄液の最高使用温度は100℃。出力：600Ｗ 作動周波数：26ｋＨｚ 電源：AC210V 4A 50/60Hz 外形：180（W）×407（D)×315（H）ｍｍ 重量：15ｋｇ |
| 資料番号 | 113311580021 |
|---|---|
| 情報所有館 | 国立科学博物館 |
| 所在等 | 株式会社カイジョー |
| 所在地 | 羽村市 |
| 製作(製造)年 | 1976 |
| 調査機関団体 | 超音波工業会 |
| 調査票記入日 | 2014/08/25 |
| 種類 | 量産品 |
| 製作者(社)等 | 海上電機株式会社 （㈱カイジョーの旧社名） |
| 資料公開状況 | 非公開 |
| 特徴 | 1976年に製造開始した研究用広帯域超音発振器8003A型。主に大学などの研究機関に販売。作動周波数が10ｋ～40ｋHzと広範囲な点と2000Ｗの高出力が特徴。またコントロールボックスを追加すると定振幅周波数自動追尾も可能。出力：2000Ｗ 作動周波数帯域：10ｋ～40ｋＨｚ 電源：AC210V 27A 50/60Hz 発振機外形：800（W）×700（D)×1300（H）ｍｍ 発振機重量：250ｋｇ |
