TiNベアリング式スリムチャック (代表的な型式名:HSK63A-SK10-90)

資料番号 : 105212040026
所在等 (株)日研工作所
所在地 大阪府大東市
製作(製造)年 西暦2000年( 2000 年~ 2021 年頃)
種類 量産品、複製(レプリカ)、設計図・文献、写真
製作者(社)等 (株)日研工作所
調査機関団体 一般社団法人日本工作機器工業会

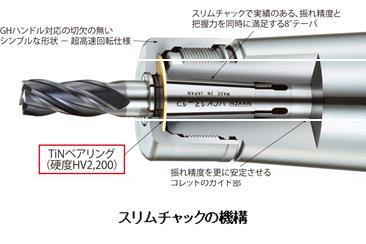

特徴 2000 年に(株)日研工作所がTiNベアリング式「スリムチャック」を開発した。DIN規格であるERコレットチャック(16degコレット)に変わる8degコレットのテーパ―コレットチャックである。高速回転でも風切音のしない切欠のないシンプルな形状のナットが、TiNベアリング上面を摺動しながらコレットを真っすぐに振れなく押し込んでいく新機構である。高速回転用チャックのスタンダードとなる。
資料公開状況 公開
調査票記入日 2021/04/07
