計量研型真直度測定器(反転法) 沼田記念館・ミツトヨ博物館

資料番号 : 105610641011
所在等 沼田記念館・ミツトヨ博物館
所在地 神奈川県川崎市
製作(製造)年 1965
種類 写真、その他(論文)
製作者(社)等 工業技術院計量研究所・東京精密
調査機関団体 日本精密測定機器工業会

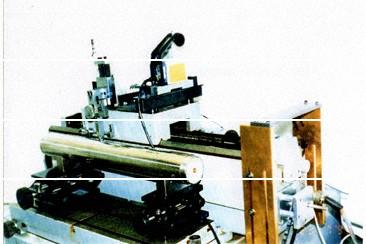

特徴 真直定規の真直度、円柱の母線、軸線の真直度を電気マイクロメータの測定子を対象物に接触させて形をトレースして求めることができる。検出部案内面の写真向う側にも手前と同様な台があり、手前の測定終了後、対象物を180度回転させて向う側にセットし同様な測定をする。この2回の測定データから対象物の真直度、案内面の真直運動誤差を求める。案内面の真直運動誤差を計算機に記憶させ次回以降の測定値に補正し高精度を保つ。世界初。
資料公開状況 公開
調査票記入日 2005/08/30
